Как да ремонтирате ключове за осветление у дома

На едно от европейските изложения по електротехника в края на 19 век посетителите бяха очаровани от превключвател за осветление. Неопитните зрители бяха възхитени от лекотата на управление - с едно движение осветлението се включваше и изключваше. Измина много време, превключвателят за домакинството се превърна в познат битов предмет в апартамента и в производството не е изненадващо. Този аксесоар може да се види навсякъде. Понякога такова устройство се проваля, можете да опитате да го възстановите, въпреки че устройството е евтино.

Неизправности на ключовете за осветление и техните симптоми

Ако превключвателят е счупен, тогава е лесно да се разбере. Самият той ще ви уведоми, че има нужда от ремонт. Той ще привлече вниманието с очевидни признаци на неизправност, основната от които е, че светлината е спряла да свети. Но този последен етап може да бъде предшестван от:

• заглушаване на клавиши или бутони;
• размитото им фиксиране в крайни позиции;
• включване на осветлението "веднъж";
• искри по време на превключване;
• мигаща светлина.

Първите две неизправности най-вероятно са причинени от повреда на механичната част на превключващия елемент. Последните две с 99% вероятност показват неизправност на контактната група или терминали. Третата неизправност може да бъде причинена от едното или от другото. Може също да е невъзможно да изключите светлината от включено положение. Това може да бъде причинено както от повреда на механичната част, така и от заваряване на контактната група поради появата на електрическа дъга.

От видеото ще стане ясно какво да правите, ако превключвателят се спука при включване на светлината.

Вероятни причини за неуспех

Причината за механични повреди може да бъде естествено износване. Няма вечни възли и устройства, но колкото по-добре е направен превключвателят, толкова по-добри са материалите, използвани при производството му, толкова по-надеждна е неговата работа и по-дълъг е експлоатационният му живот.

Неизправностите на контактната група също се причиняват от износване на контактните повърхности, но за това устройството трябва да работи достатъчно дълго, а механичните компоненти ще се износят по-рано. Най-често устройството спира да работи поради изгаряне на контакти, които могат да бъдат натоварени извън мярка, или мощен товар е с подчертан индуктивен характер. Заваряването на контакти в домакинска мрежа е малко вероятно, но е възможно, когато превключващият елемент е включен за късо съединение.

Поетапно обновяване

Превключвателите не са толкова скъпи и не се отказват толкова често. Периодичната подмяна на възли винаги е налична.Но има ситуации, когато е необходимо да се поправи този конкретен ключ за осветление. Например в случаите, когато магазините временно не са налични или по естетически причини (когато е трудно да се купи превключвател, който да пасва на интериора). В този случай уредът може да се опита да бъде ремонтиран.

Демонтаж

Първият етап на ремонта е демонтирането на устройството от мястото на монтаж. Преди да премахнете устройството, е необходимо да деактивирате осветителната мрежа. Превключвателят в повечето случаи се намира в разпределителното табло. Можете да намерите този, от който се нуждаете, според диаграмата, поставена вътре в щита или чрез подписи.

Опасно! След като изключите прекъсвача в разпределителното табло, е необходимо да проверите с тестер или индикаторна отвертка дали няма напрежение на работното място. Невъзможно е да се вярва на схеми или надписи на машини! Може и да грешат.

Схема за свързване на таблото и консуматора.

След това трябва да премахнете ключовете и да получите достъп до клемите и винтовете на разширяващите се венчелистчета.

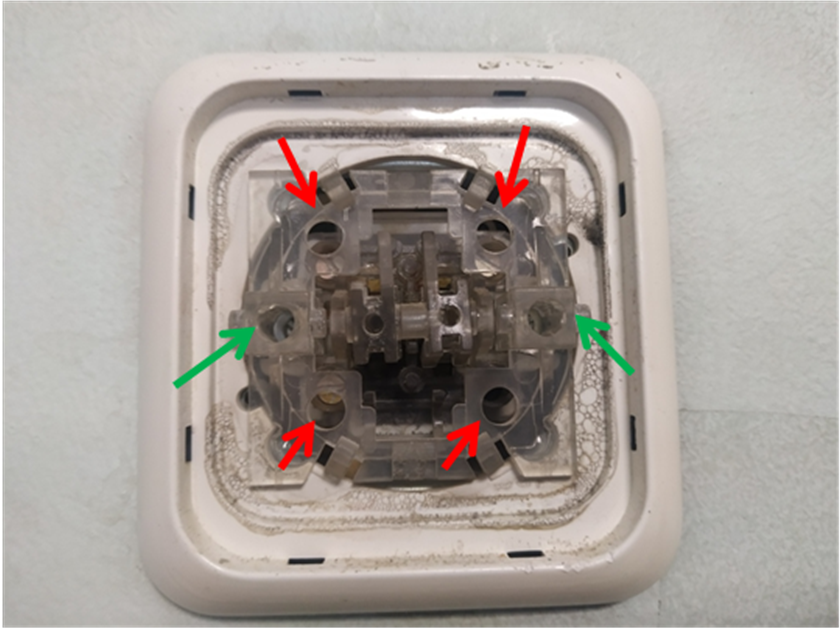

Превключващо устройство с извадени ключове. Червени стрелки - клеми, зелени стрелки - винтове на разширяващите се венчелистчета.

Винтовете на клемите трябва да бъдат разхлабени, винтовете на венчелистчетата трябва да се разхлабят колкото е възможно повече. След това превключващият елемент трябва внимателно да се издърпа, за да не се повреди той и проводниците, към които е свързан. Ако алуминиевият проводник се счупи, ще има много проблеми.

Някои устройства са фиксирани към стената с винтове. Те трябва да се развият.

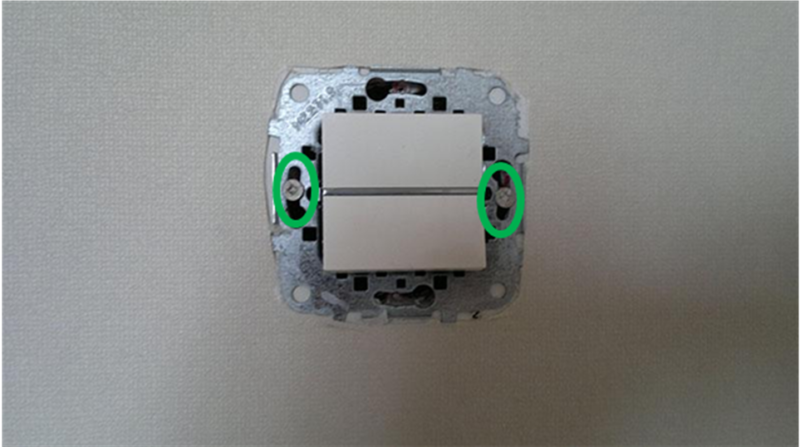

Винтове за закрепване на стена

Важно! Преди да демонтирате превключвателя, трябва да се уверите, че неизправността е в този възел. Необходимо е да се изключи неизправност на осветителното устройство (подмяна на лампи и др.), лош контакт в клемите поради разхлабване на болтови връзки (направете пробив), изгаряне или скъсване на външни проводници (особено за алуминиево окабеляване).

Видео пример ще помогне при разглобяването на превключвателите.

Предварителна диагностика

След това трябва още веднъж да се уверите, че превключвателят работи или не. Механичната част се проверява чрез включване и изключване на уреда няколко пъти. При наличие на заглушаване, липса на ясна фиксация, е необходимо да разглобите превключвателя и да потърсите повреда.

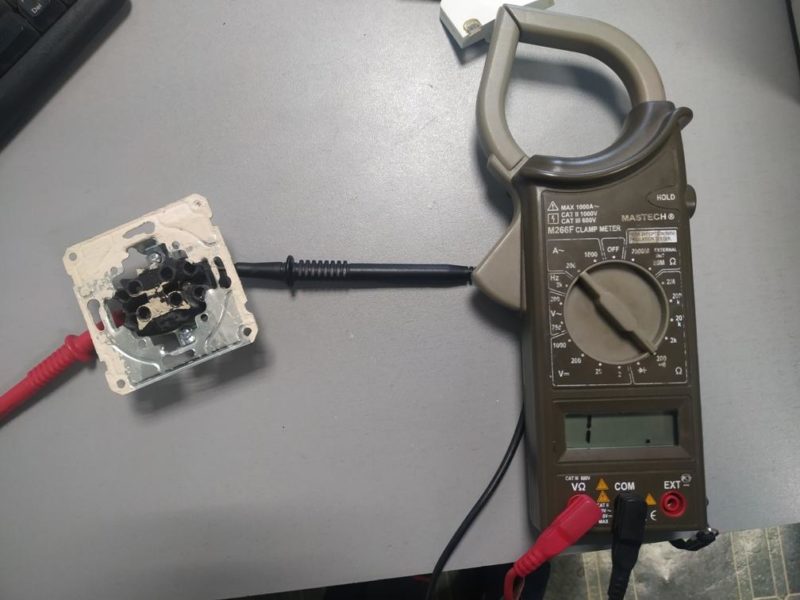

Дефектна контактна група - безкрайно съпротивление във включено положение.

Състоянието на електрическата част може да се провери с мултицет. Той трябва да бъде свързан към терминалите на възела. Включете и изключите превключвателя, уверете се, че когато превключвателят е включен, съпротивлението е близко до нула, а когато е изключено, то е безкрайно. Ако се установи неизправност, ще трябва да разглобите устройството допълнително.

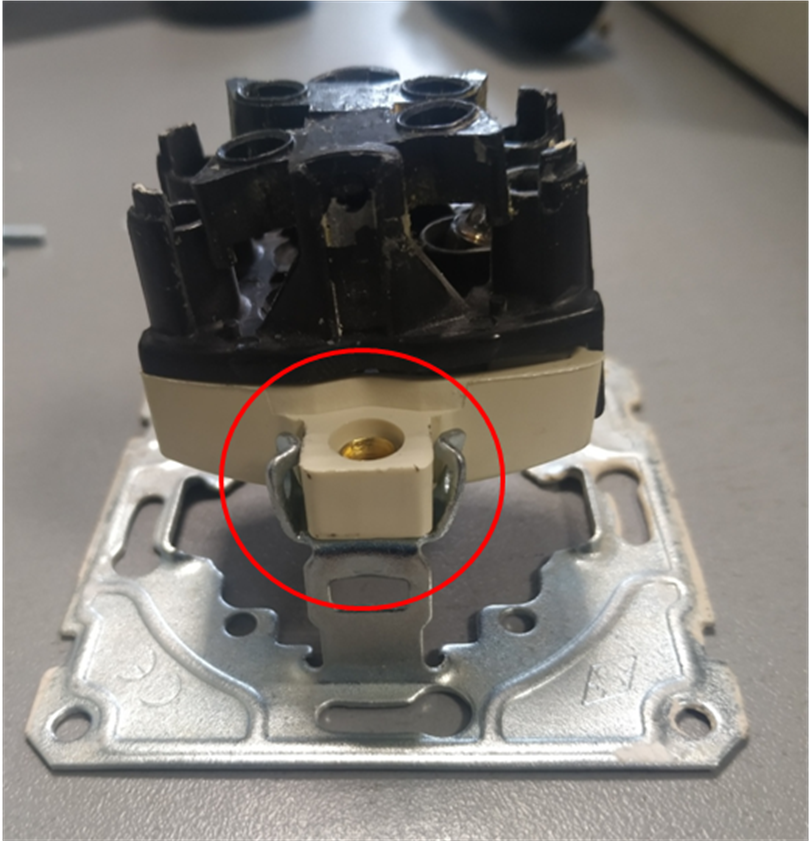

Разширяващ се монтаж.

За да премахнете подвижния механизъм с клеми и контактна група, е необходимо да огънете държачите от двете страни и да премахнете блока.

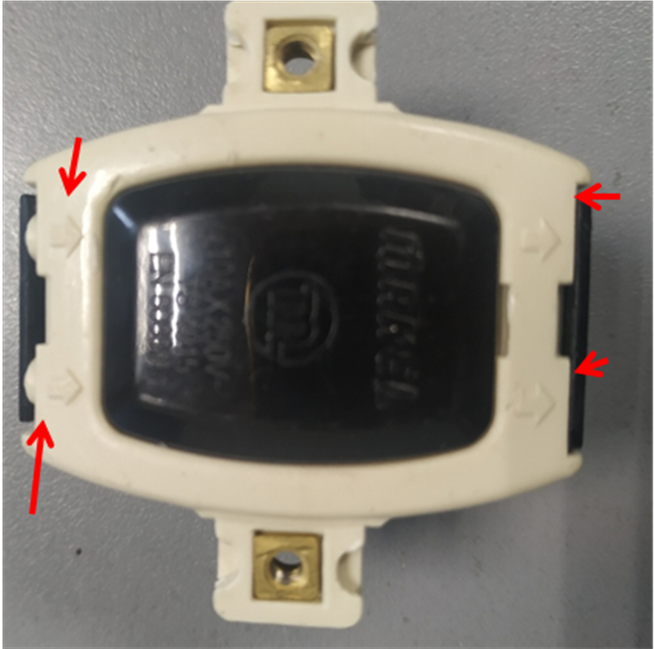

Контактен блок с пластмасови ключалки.

За да се доближите до контактите, трябва да изстискате пластмасовите ключалки с тънка отвертка или нож.

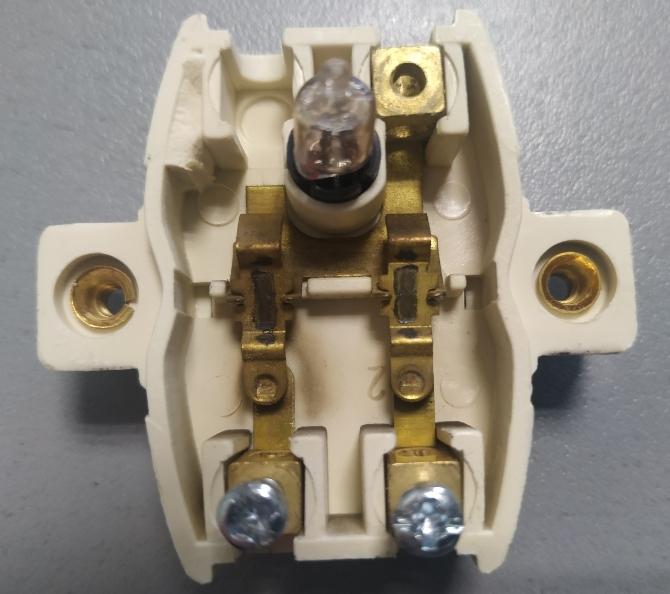

Група за контакти.

След отстраняване на капака е налична контактна група с подвижни и фиксирани контакти. Те трябва да бъдат проверени за повреда или изгаряне.

Електрически ремонт

Ако по контактите се открият сажди, те трябва да бъдат почистени с отвертка, нож или по-добре с фин шмиргел.

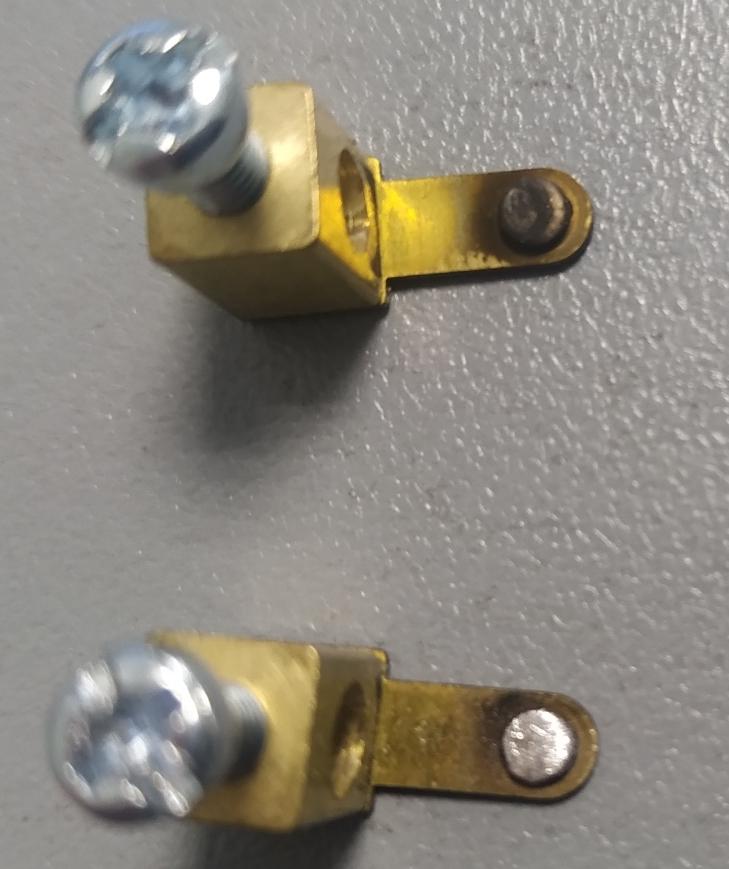

Горен фиксиран контакт преди почистване, долен контакт след почистване.

Снимката показва пример за контакти преди и след почистване.

Механичен ремонт

Ако нещо е счупено в механиката, тогава единственият начин да отстраните проблема е да смените възела. Но резервните части за ключове не се продават отделно. В този случай донорното устройство ще помогне. Същото важи и за електрическата част - дизайнът на клемите не винаги позволява почистване, а в някои случаи ще трябва да се сменят.Също така може да се наложи подмяна на подвижни и фиксирани контакти (в случай на топене или сериозно изгаряне).

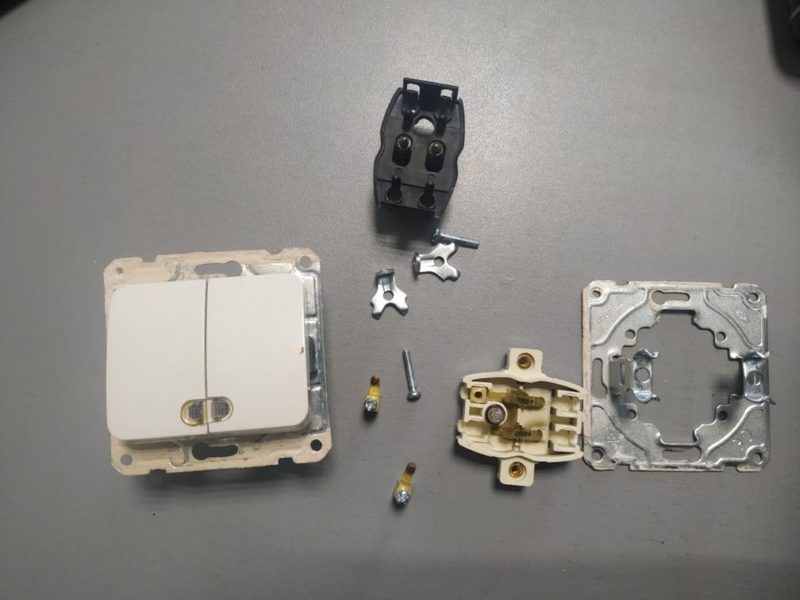

Донорното устройство е източник на резервни части за ремонт.

В много случаи едно може да бъде направено от два дефектни превключващи елемента.

Устройството се сглобява в обратен ред. Преди да го инсталирате на място, е необходимо отново да проверите липсата на напрежение на захранващите проводници (може да се появи поради неоторизирано включване от непознати).

Ремонт на други видове ключове

По-горе се разглежда демонтирането и ремонта на ключ с два ключа. Устройствата с един и три клавиша имат подобно устройство, така че след като прочетете инструкциите стъпка по стъпка, не трябва да има проблеми с тяхното възстановяване. Вижда се, че превключвателят, показан на фигурата с един ключ се различава от двуключовия само по комбинирана (а не отделна) подвижна лента фиксиране на декоративни облицовки. И той разбира точно същото.

Проектирането на устройство с един ключ.

Просто трябва да имате предвид, че дизайнът на устройствата може леко да се различава при различните производители. Но има и други видове домакински превключващи елементи.

Превключватели от стари видове

На някои места все още можете да намерите стари видове устройства. Освен по дизайн, те се различават от съвременните по начина на закрепване (използвайки само разширяеми накрайници) и по по-поддържаем дизайн на клемите.

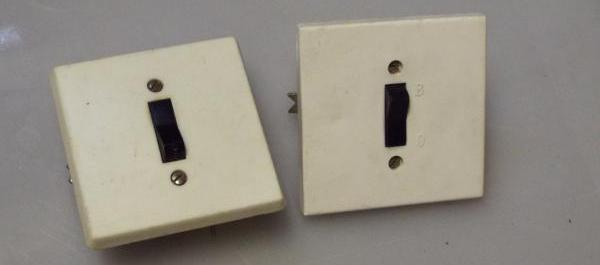

Устройство в стар стил.

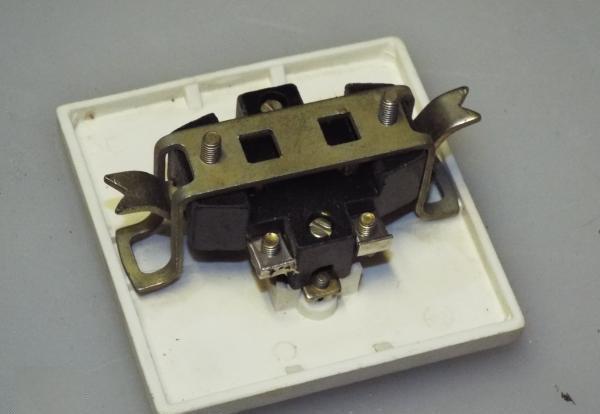

Устройството на стария модел - задната страна.

В случай, че такова устройство се повреди, няма смисъл да го ремонтирате. Но понякога такъв превключващ елемент може да служи като уникален елемент от интериора. Ето защо можете да опитате да го възстановите, като творчески използвате предоставените инструкции.За да направите това, извадете клавишите или декоративния панел, отворете венчелистчетата, разхлабете клемите и издърпайте превключвателя. Само контактната група и в някои случаи клемите подлежат на ремонт чрез отстраняване. Ще бъде трудно да се намери донор. Същото важи и за още по-стари устройства - въртящи се превключватели или под формата на бутон.

Премахване на превключвател с димер

Превключващите устройства, комбинирани с димери, набират популярност - димери. Имат въртящ се или въртящ се дизайн. Първо изключете светлината в положение на минимална яркост - за това трябва да затегнете кръглия ключ в същата посока. Завъртете и натиснете изключете осветлението във всяка позиция чрез натискане на въртящото се копче.

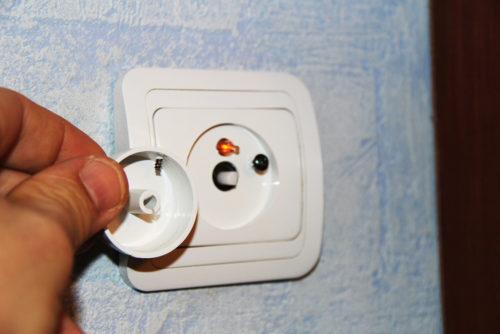

Премахване на капака на димера.

За демонтаж е достатъчно да премахнете тази дръжка. Под него ще се намери самонарезен винт. Ако го развиете, можете да премахнете декоративния панел и да получите достъп до крепежните елементи.

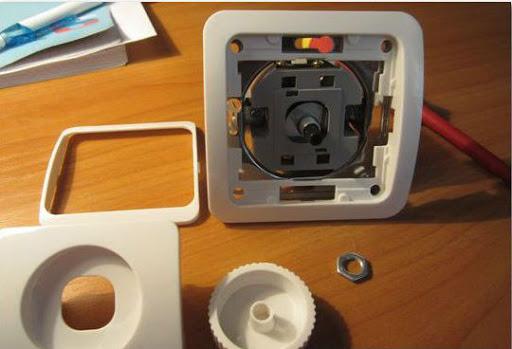

Димер дизайн.

По-нататъшното демонтиране е подобно на конвенционален ключ.

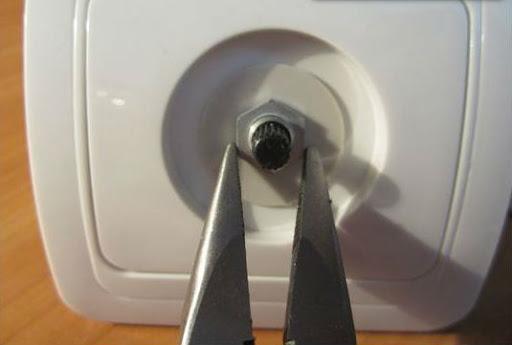

Опция за дизайн на димер - с гайка.

Има и други опции за дизайн. Те се анализират по различен начин.

Ремонтът на такъв превключвател е доста сложен. Възстановяването на контрола на яркостта е извън обхвата. И групата за контакти не винаги е налична. Но ако сте успели да стигнете до него, можете да опитате да поправите такъв ключ за осветление, като премахнете контактите.

Контактна група на димера.

Същото се отнася изцяло за сензорните устройства, само че тяхното устройство е по-сложно. Възстановяването на ключовете за осветление едва ли ще донесе сериозен икономически ефект. Но има ситуации, когато е незаменим. А една вълнуваща дейност, съчетана с творческо развитие, също струва много.
