Как да замените превключвателя на осветлението в апартамента със собствените си ръце

Смяната на превключвател е работа, която можете да свършите сами. Но той е свързан с електричество, така че трябва да прочетете подробно инструкциите стъпка по стъпка, да проучите всички правила за безопасност.

Кога трябва да смените превключвател?

Има редица причини, поради които може да се наложи смяна на превключвателя. То:

1. Счупване. Превключвател със счупен ключ влияе върху удобството и безопасността на използване.
2. Износване. Въпреки че превключвателите служат десетилетия, рано или късно те се износват.

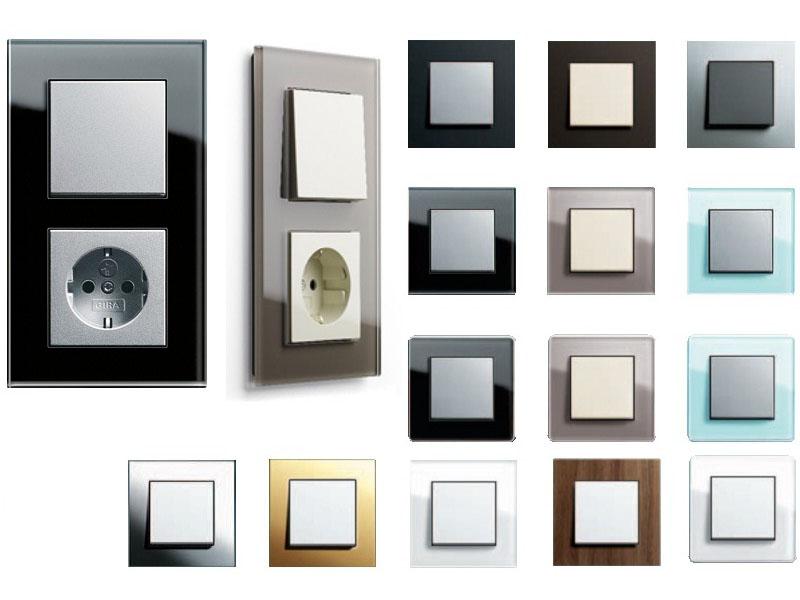

3. Инсталиране на различен изглед. Често се изисква замяна на превключвател с един бутон с превключвател с два бутона или конвенционален с превключвател с докосване.
4. Ремонтни работи. Тези елементи стават част от цялостния интериор на помещението, така че по време на ремонт често се заменят с нови.

Понякога причината е желанието за промяна на външния вид.

Превключвателите са евтини, а подмяната им отнема само 10-15 минути. Но за това трябва да проучите подробно инструкциите.

Инструкции стъпка по стъпка за подмяна на ключове

Работният процес за подмяна на превключвател се състои от няколко стъпки. Започва с подготовка, след това се пристъпва към демонтаж, демонтаж и инсталиране на нов.

Обучение

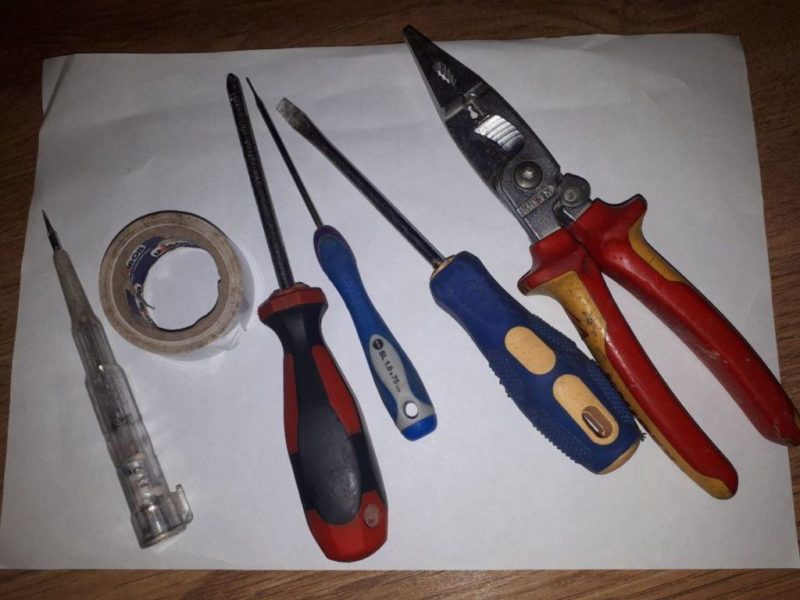

Първо трябва да подготвите всички работни инструменти и материали, които ще са необходими. Основният списък включва:

1. Инструмент за индикация на напрежението.
2. Отвертки (по-добре е да вземете няколко Phillips и плоски).
3. Клещи.
4. Изолационна лента.
5. Канцеларски нож.
6. Фенерче (ще бъде по-удобно да работите с фар).

Някои решават да използват индикатора като основна отвертка. По-добре е да не правите това, за да не повредите инструмента.

Всичко, от което се нуждаете, трябва да е под ръка.

Ако необходимостта от подмяна се дължи на неизправност в осветлението в стаята, тогава първо трябва да се уверите, че превключвателят наистина е проблемът. За да направите това, трябва да проверите работата на електричеството в други помещения, изправността на крушката, патрона.

Преди да започнете работа, апартаментът трябва да бъде обеззареден. Машината може да стои както вътре в апартамента, така и да се намира в електрическото табло на пода. Не забравяйте да проверите липсата на индикатор за напрежение.

Премахване на стария ключ

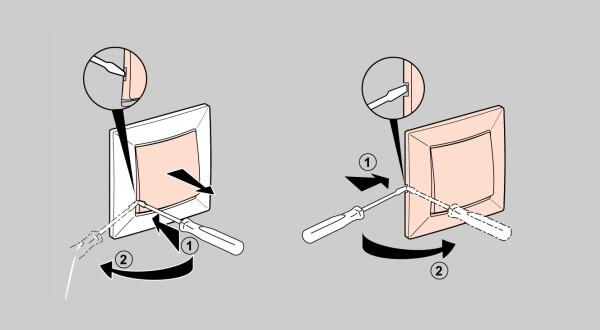

За да премахнете старото устройство, първо трябва да премахнете защитния капак. Закрепва се с два винта, които са разположени отстрани или под бутона. Ако крепежните елементи са под бутона, тогава той трябва да се отстрани, като леко се издърпа с отвертка или пръсти.

Превключвателят с един ключ е монтиран в контакта и се държи там от дистанционни крачета.Дизайнът има винтови клеми със свързани проводници. Преди демонтажа е важно да разберете през кое ядро ​​преминава фазата. За това се използва индикатор. За да определите фазата, трябва да включите напрежението, така че е важно да бъдете възможно най-внимателни.

Фиксиращите елементи са под бутона.

След това е необходимо да изключите напрежението на машината и да продължите с отстраняването:

1. Развийте фиксиращите елементи на дистанционните крака.
2. Издърпайте превключвателя от контакта.
3. Изключете проводниците: първо фазата, след това другата.

Съвет! За да не объркате в бъдеще кой проводник е фазов и кой не е, трябва да го маркирате с парче електрическа лента.

Стъпка по стъпка премахване на превключвателя в апартамента

Вътрешният превключвател има прост строителство с един или повече клавиши, отстраняването му се извършва на няколко стъпки:

1. Машината изключва електрозахранването на апартамента.

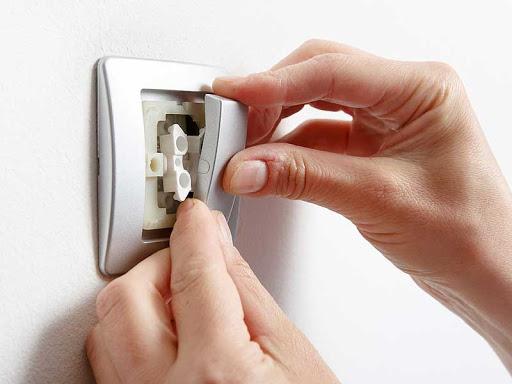

2. Ключовете се издърпват внимателно с отвертка или друг подобен предмет, демонтирани.
3. Рамката на превключвателя е премахната.

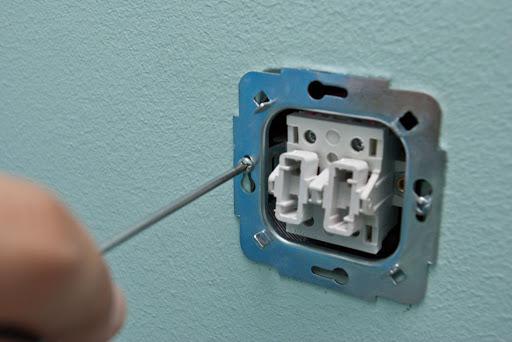

4. След това трябва да развиете винтовете, които фиксират устройството в стената.
5. Издърпайте превключвателя от контакта.
6. Изключете проводниците.

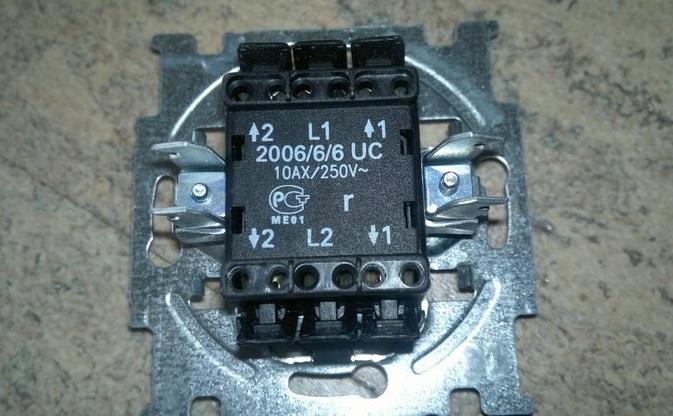

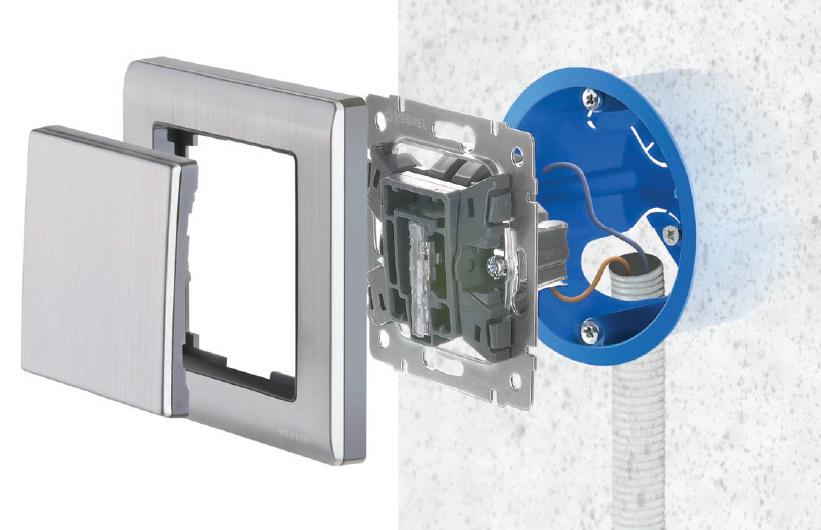

Схема на устройство с един ключ.

За да избегнете проблеми със свързването на ново устройство, трябва да направите снимка как проводниците са свързани към старото.

Работа с окабеляване

Преди да смените превключвателя на нов, трябва да се уверите, че окабеляването работи правилно и да го подготвите. В някои стаи се използва опция за скрито окабеляване, когато превключвателят е инсталиран в специална кутия. Има и отворено окабеляване с надземни продукти.

Когато демонтирате стария ключ, фазовият проводник се проверява, важно е да не го объркате.Ако има дори леки повреди по повърхността на проводника, по-добре е да ги покриете с електрическа лента.

Инсталиране на нов ключ

За да замените дизайна на превключвателя за осветление с нов, трябва да процедирате по следния начин:

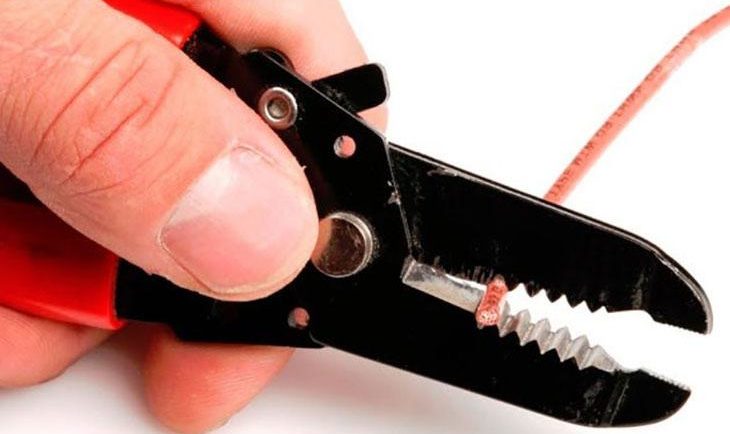

1. Отстранете краищата на проводниците на 10-15 мм от изолацията. За да направите това, използвайте канцеларски нож или специален инструмент.
2. Поставете почистените проводници в отворите на контактите на новия ключ. Маркираният по-рано фазов проводник се вкарва в отвора, който е маркиран на устройството като L1. Неутралният проводник се вкарва във вход L2.

1. След това трябва да фиксирате проводниците, като затегнете контактния винт. За да проверите херметичността, можете леко да издърпате жицата, докато тя трябва да остане на място.
2. Превключвателят се вкарва в контакта, фиксиран отвътре с плъзгащи се ленти.
3. След това рамката на превключвателя се поставя, завинтва се.
4. Последната стъпка е да инсталирате ключовете. Обикновено те са прикрепени към специални скоби.

След инсталиране на ново устройство на машината, захранването с електричество към къщата се включва, проверява се работоспособността.

Прочетете също

Как да инсталирате ключ за осветление - вътрешен или външен



Схеми и свързване

Особености връзки проводниците към превключвателя зависят от това кой тип устройство е избрано. Преди да започнете работа, трябва да се запознаете с популярните схеми.

Вариант с един ключ

Свързването на превключвател с един бутон е най-простото. Неговата особеност е, че към съответните контакти са свързани само два проводника, независимо дали е вътрешна или външна опция:

1. Първо трябва да почистите ръбовете на проводниците (стриктно при изключено захранване).
2. Поставете контактите в специални отделения.За фазовия контакт, който обикновено е червен, е предназначен L1, а за другия проводник (син или черен) - L2.
3. Винтовите клеми фиксират контактите в отделенията.
4. Превключвателят се поставя в контакта, фиксиран в него.
5. Проверява се работата на устройството.

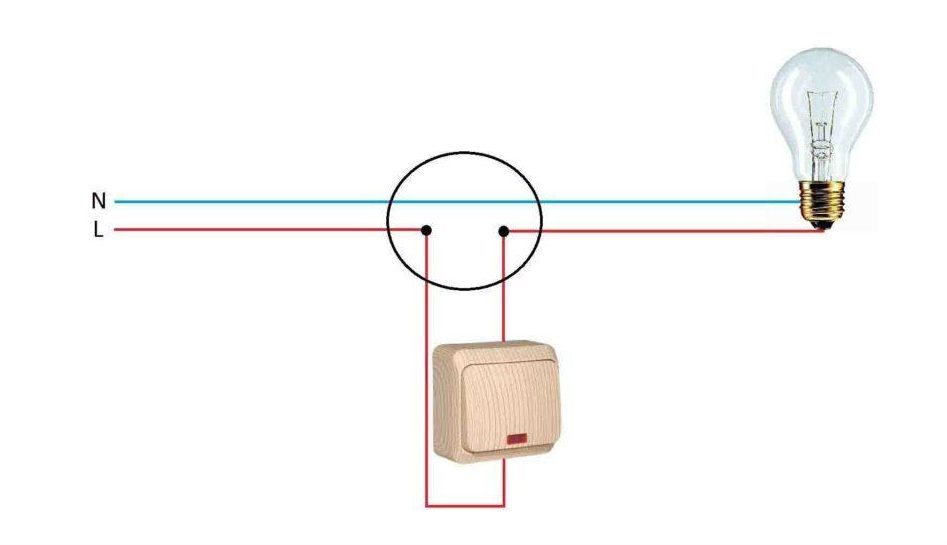

Схема за свързване на превключвател с една група.

За повече информация относно свързването на превключвател с една група, вижте това статия.

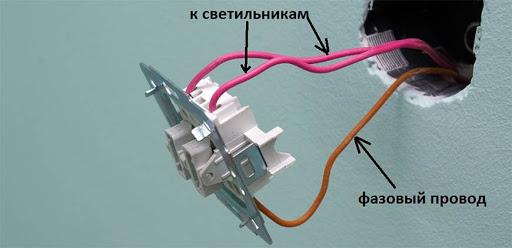

Връзка с два ключа

Свързващ тип двоен ключ устройствата работят според същите инструкции, както при свързване на един ключ. Единствената разлика е в схемата на свързване, която тук се състои от три терминала.

Еднофазен проводник се вкарва в отделението, обозначено с L3, сдвоени проводници се вмъкват в L1 и L2 (без разлика).

Свързването на този тип устройство е дори малко по-лесно, тъй като фазовият проводник винаги върви отделно от двойката.

Промяна от един бутон на двубутон

Понякога хората решават да сменят стария ключ с един ключ на нов с два. Това често се прави по време на ремонт, когато в стаята се добавят още няколко лампи в допълнение към основния полилей.

От нови източници на светлина трябва да прокарате проводници към фазовия проводник, който беше свързан към стария превключвател и към общия проводник от тавана. В самия превключвател всичко е както обикновено, фазовият проводник се вкарва в съответния конектор.

От видеото ще научите как да смените единичен превключвател на двоен или троен.

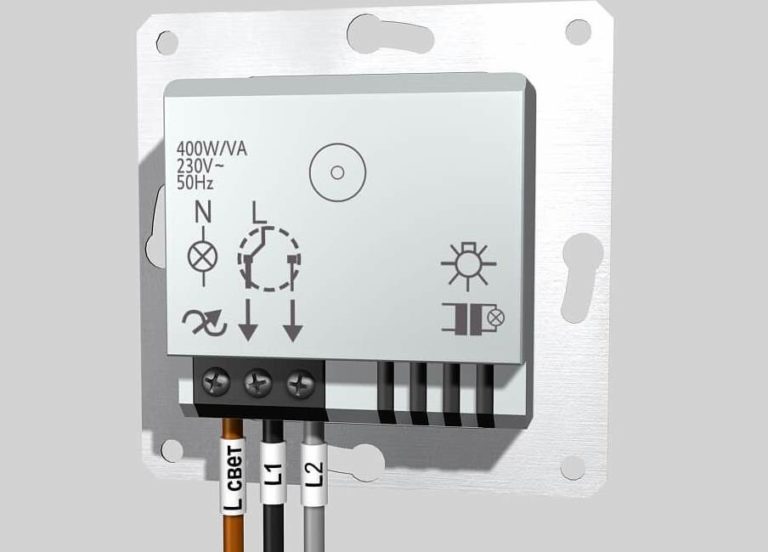

Инсталиране на димерен превключвател

Схемата на свързване на превключвател с димер не се различава много от свързването на конвенционално устройство с един ключ. Според инструкциите съответните проводници се поставят в клемите и се фиксират там.

Контролна верига с димер и един преходен превключвател.

Необходимо е да изберете или превключвателя към крушките, или обратно. Има специални димери за LED лампи, лампи с нажежаема жичка и др. Има и димируеми крушки.

Прочетете също

Схеми на свързване на димери с и вместо ключ



Правила за безопасност при работа

Въпреки че подмяната на превключвателя е проста задача, тя остава най-опасната. Допуснатите грешки могат да доведат до пожар, повреда на осветителното оборудване или дори токов удар за лицето, което извършва работата.

Основни правила за безопасност:

1. прекъсване на тока. Всеки може случайно да докосне оголен проводник, така че машината на апартамента трябва да бъде изключена преди работа.
2. Инструкции за изучаване. Превключвателите се произвеждат според стандартите, но понякога има уникални опции с други схеми на свързване. Не забравяйте да прочетете инструкциите преди инсталиране.
3. Предпазни дрехи. Не забравяйте да носите гумени ръкавици. Също така очилата и специалните ботуши няма да са излишни.
   Гумени ръкавици и подходящи инструменти.
4. Изолация на инструмента. Инструментите се използват най-добре с гумена дръжка. Те могат да бъдат допълнително покрити с електрическа лента.
