Как да свържете DRL лампата
Дъговата живачна лампа (DRL) е една от разновидностите на електрически осветителни устройства. Най-често се използва за осветяване на големи обекти и територии: заводи, фабрики, складове. Често устройствата се намират в уличните лампи. Устройствата се характеризират с висока степен на светлинна мощност, но имат ниско качество на цветопредаване. За да свържете правилно DRL лампата, трябва да използвате специални схеми и да следвате основните препоръки.
За какво е дроселът?

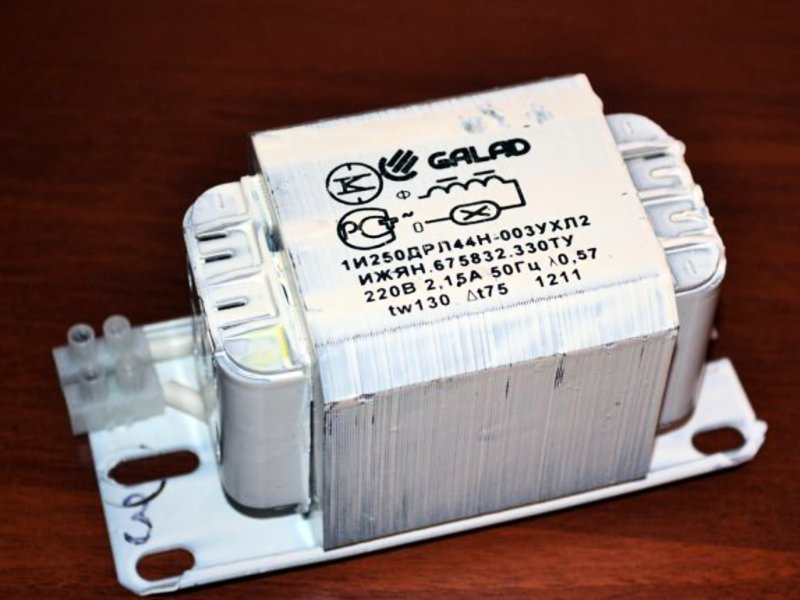

Дроселът е отговорен за правилната работа на източника на светлина. Често мощните устройства изискват впечатляващи индикатори за мрежово напрежение. Това от своя страна води до прегряване и изгаряне на устройството. Компонентът избягва подобни последствия. В този случай той трябва да бъде включен в електрическата верига последователно.
По този начин индукторът ограничава напрежението и тока по време на работа.
За ограничаване на токовите удари се осъществява връзка чрез съпротивителен елемент.Това е баласт от няколко индуктора с високо съпротивление, което предотвратява изгарянето на лампата. В газообразната среда на DRL възниква електрическа повреда, което води до появата на дъгов разряд. В този случай йонизираният газ губи съпротивление, което води до увеличаване на тока и отделяне на значително количество топлина. Ако токът не е ограничен от специални дросели, нагрятата газова среда ще деактивира лампата.
Ако DRL е директно свързан към мрежата, тогава повредата в повечето случаи е въпрос на време. По-често прегряването настъпва моментално. Скоростта на повреда се влияе от специфични показатели на електрическата верига, величината на напрежението, външни фактори (температура на въздуха, влажност и др.). Това се отнася само за конвенционалните живачни лампи, които съставляват по-голямата част от пазара.
Когато свързвате индуктора, не можете да спазвате полярността. Това ще осигури стабилността на лампата и ще предотврати възможни повреди.
Основният параметър за индуктора е номиналният ток. Именно за него се избира оборудването, като се вземе предвид мощността на осветителното устройство. Можете да използвате следната таблица.
| Мощността на използвания DRL | Номинален ток на дросела |
|---|---|
| 125 W | 1,15 А |
| 250 W | 2,15 А |
| 400 W | 3,25 А |
| 700 W | 5,45 А |
Въпреки полезността на дросела, той все повече се превръща в минало. Съвременните модули за електронна стабилизация на дъгата идват да ги заменят. С тяхна помощ можете да прецизирате параметрите на работа, да контролирате работните натоварвания. Зададените индикатори ще бъдат запазени дори при значителни спадове на напрежението в мрежата.
Реактивното съпротивление на индуктора е свързано с параметрите на индуктора.1 хенри индуктивност преминава 1 A ток при напрежение 1 V. Когато разглеждате бобини, си струва да вземете предвид:
- площ на напречното сечение на меден проводник;
- брой завои;
- материал на сърцевината;
- напречно сечение на магнитната верига.

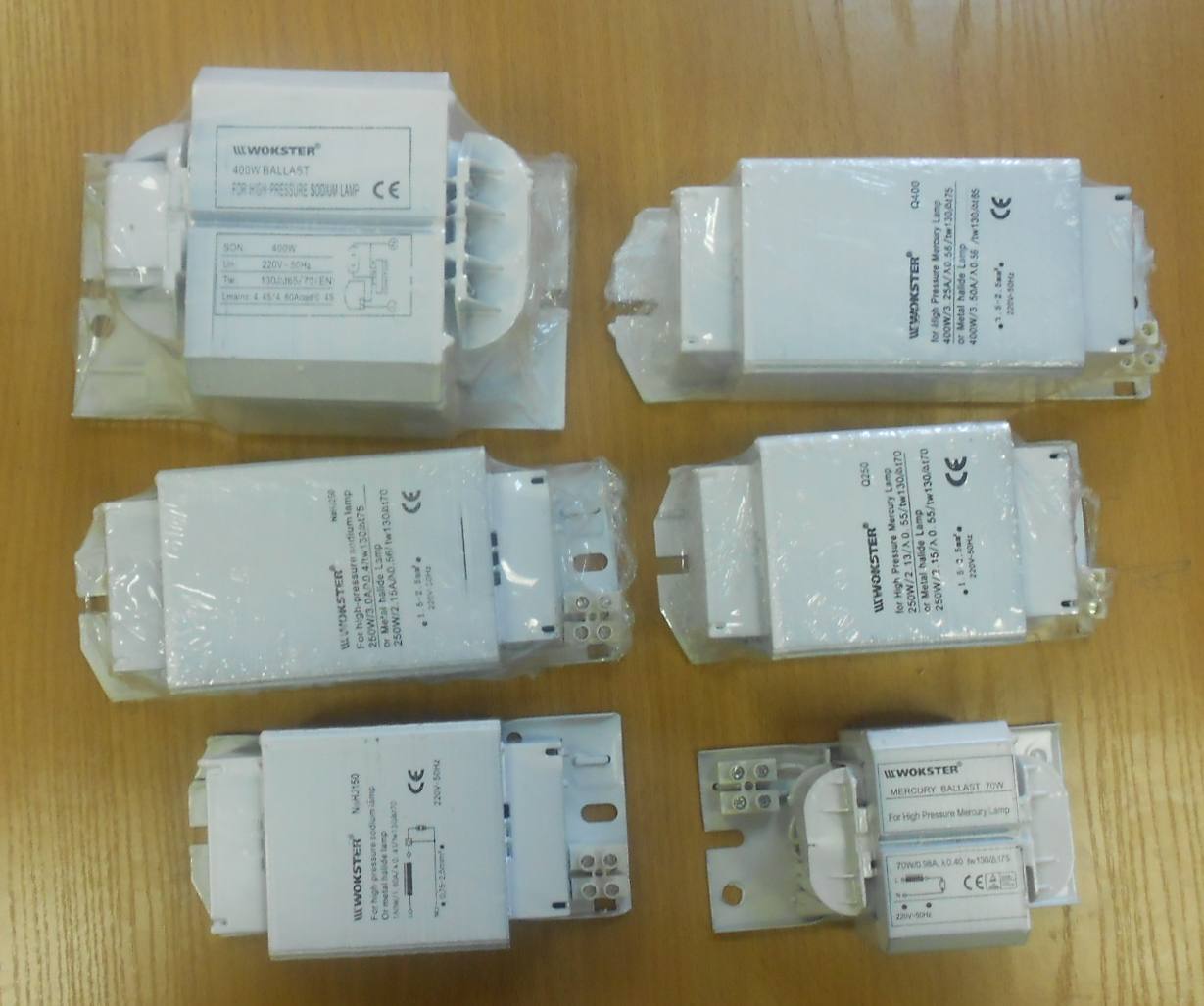

Бобината има и активно съпротивление, което трябва да се има предвид при избора на части за конкретни осветителни тела. Дроселите с определени размери са подходящи за всеки тип DRL.
Електрически схеми
Повечето от DRL устройствата имат дросел във веригата. Въпреки това, има методи, които ви позволяват да използвате DRL без дросел.

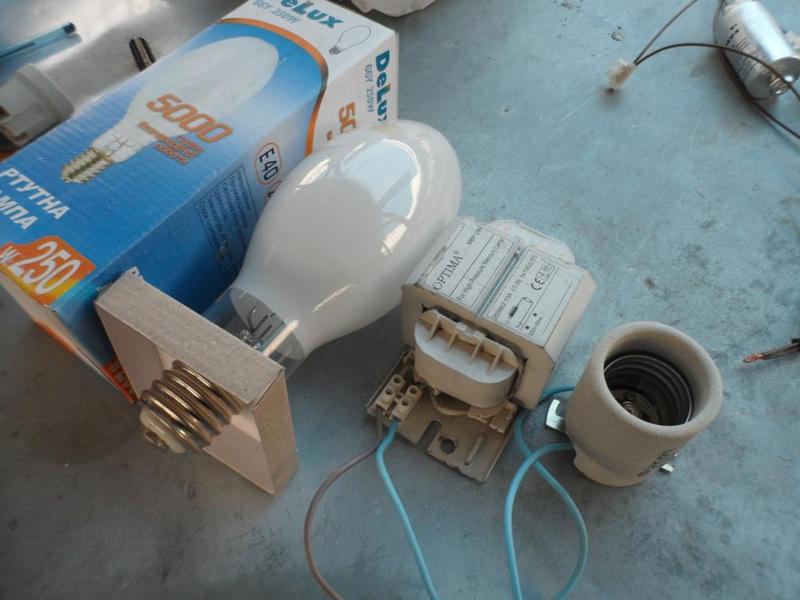

През дросела

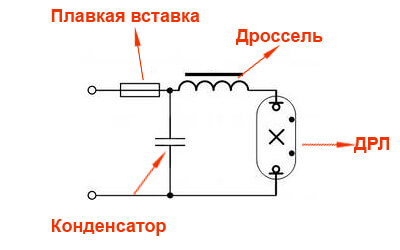

Схемата за свързване на всяка DRL лампа е доста проста и включва последователно свързване на товари в електрическа верига. Използва се мрежа от 220 волта, работеща на стандартна честота. Благодарение на това дори източник на улична светлина с висока мощност може да бъде свързан към обикновена домашна мрежа.
Съпротивлението стабилизира и коригира индикаторите за мощност. Благодарение на него се постига равномерно сияние без мигане и други нежелани фактори. В същото време светлинният поток остава непроменен, което е важно за всеки източник на светлина.
По време на стартиране системата консумира значително напрежение, което често достига две или три стойности на входа. Съпротивлението стабилизира това напрежение и предотвратява изгарянето на устройството.
DRL лампата не светва мигновено. В някои случаи може да отнеме до петнадесет минути, за да се затопли напълно и да достигне максимална светлинна мощност.
Мощността на осветителните устройства може да бъде от 50 до 2000 вата.Специфичните индикатори за мощност не влияят на схемата на свързване и винаги изискват еднофазна 220 V мрежа с честота 50 Hz.
Без задушаване
Ако трябва да свържете осветително тяло DRL 250 без дросел, простото решение би било да закупите DRL, който функционира без допълнителни компоненти. Вътре в устройствата е инсталирана спирала, която отговаря за стабилизирането на напрежението.
Можете също да използвате традиционна лампа с нажежаема жичка. Той трябва да е еквивалентен по мощност на използвания DRL и да има необходимия рейтинг на съпротивление. Лампата с нажежаема жичка действа като резистор, като ефективно намалява изходното напрежение.

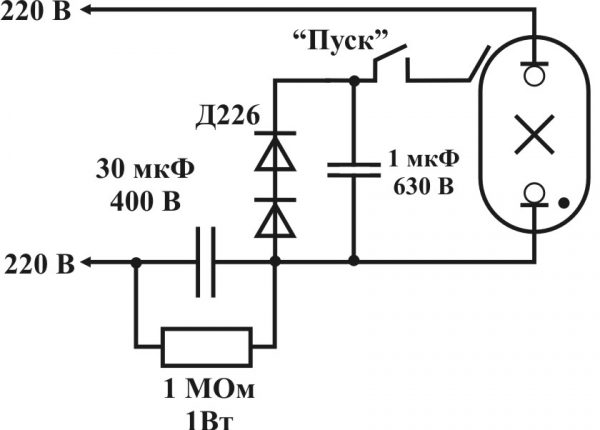

Съпротивителният елемент може да бъде заменен с кондензатор или комплект от кондензатори. В този случай е важно да се изчисли токовият изход от веригата възможно най-точно, така че да съответства на работното напрежение.
Как да проверите дали лампата работи

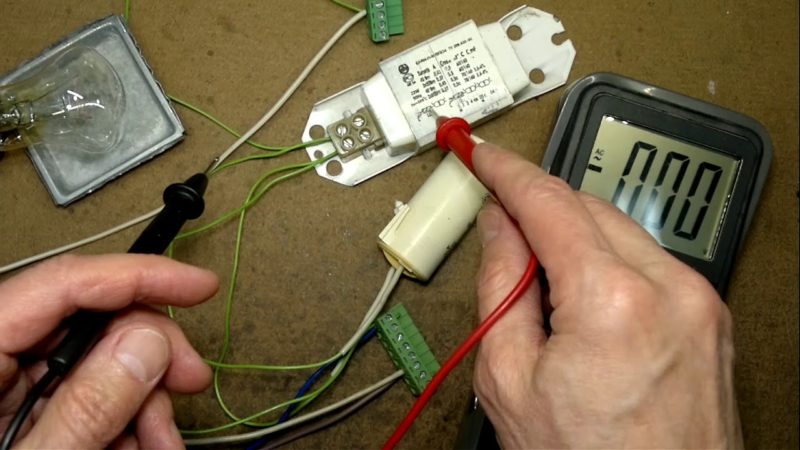

След свързване на DRL се препоръчва да проверите неговата изправност. Ако устройството не се включва или е нестабилно, електрическата верига се тества с тестер, мултицет или омметър.
Завоите на намотките се проверяват за прекъсвания или къси съединения. Разликата може да се определи чрез безкрайно големи индикатори за съпротивление на екрана на инструмента. Изходът ще бъде пълна подмяна на намотката. След като ремонтът приключи, рестартирайте лампата.
Ако съпротивлението се повиши с няколко точки, намотката вероятно е повредена и има късо съединение между завоите. Колкото по-малко завои са в контакт един с друг, толкова по-малко ще бъде увеличаването на съпротивлението.
Тематично видео: Стартиране на лампата DRL 250 чрез дросели от флуоресцентни лампи
Понякога се получава късо съединение в намотката.В този случай няма да настъпи увеличение на съпротивлението и работата на лампата няма да бъде засегната по никакъв начин. Така че, след като проверите намотката с омметър, трябва да проверите самата лампа и електрическата система. Не е необичайно лампите да се повредят при първото включване. Това може да се дължи на ниското качество на устройството, неправилно конфигурирани режими на захранване и други фактори.
