Характеристики на монтаж и свързване на улични лампи
Външното осветление на място в близост до къща в село или дача е не само естетика и комфорт, но е и въпрос на безопасност. Следователно въпросът за подреждането на осветяването на територията трябва да се вземе сериозно - грешните изчисления при планирането могат да бъдат скъпи, включително в буквалния смисъл.
Препоръки за управление на осветлението
Важен момент е изборът на схема за управление и свързване на улично осветление. Най-лесният начин е да се уверите, че лампите се управляват ръчно - включване и изключване от оператора. Но съвременната домакинска електротехника позволява дори на полуквалифициран майстор да създава схеми за автоматично управление на осветлението или да създава динамични специални ефекти.
Всички тела трябва да бъдат комбинирани в групи според функционалното им предназначение. Например някои устройства трябва да се изключват автоматично с първите слънчеви лъчи. Свързват се чрез фотореле. Други трябва да светят малко по-дълго, те са свързани чрез друго светлинно реле с различно ниво на реакция.Третата група осветителни тела трябва да се управлява само ръчно. Те са свързани чрез конвенционален превключвател. Всичко това трябва да се има предвид на етапа на проектиране.преди закупуването на компоненти и началото на монтажа.

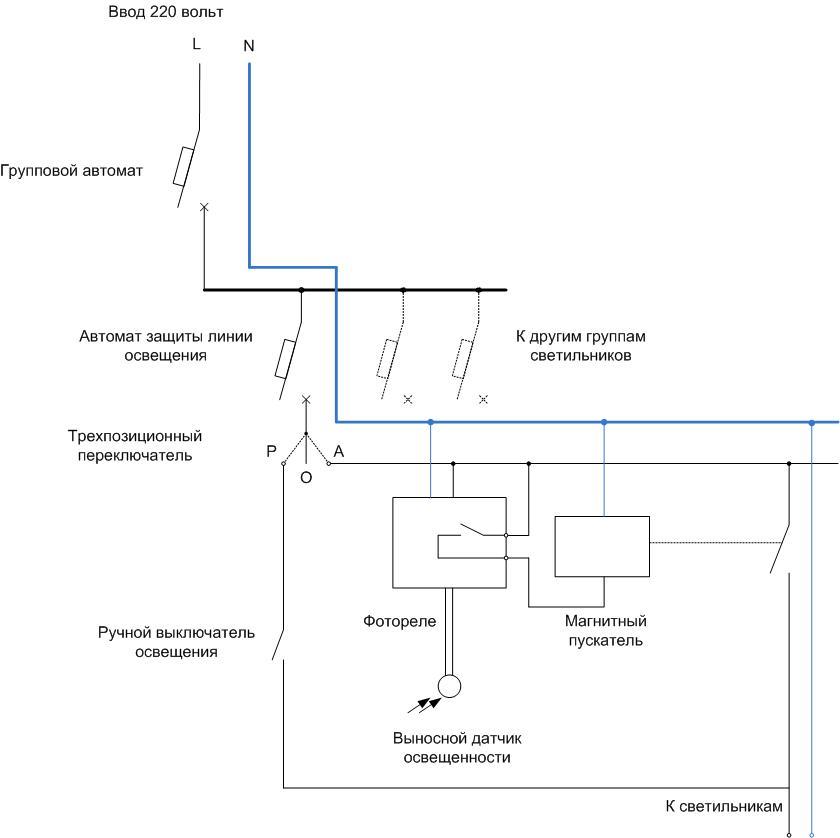

Всяка група осветителни тела трябва да има своя собствена схема за управление:
- Трябва да се изисква групова машина и машина за защита на светлината. В допълнение към защитната функция, те служат като превключващи устройства, които ви позволяват да изключите цялото табло или една линия за ремонт или друга работа.
- Трипозиционен превключвател. Те избират вида на управление - ръчно или автоматично, плюс има позиция "Забранено". Ако ръчният режим не е необходим или няма схема за автоматизация, не можете да го настроите. Но в бъдеще можете да монтирате.
- Ръчен превключвател на светлината. Позволява ви да управлявате лампите в ръчен режим. Също така ще бъде полезно по време на ремонта в случай на повреда на веригата за автоматизация.
- Фотореле. Включва осветлението при здрач, изключва при зазоряване. Осигурява значителни икономии на енергия.
- Магнитен превключвател. Необходим за увеличаване на товароносимостта на фоторелето. Ако мощността на контактите на осветителното реле е достатъчна за превключване на осветителното натоварване, не можете да го инсталирате.
Вместо фотореле можете да инсталирате контролер, който да управлява осветлението по зададена програма. Тя може да бъде индустриална или домашна (включително на базата на Arduino). В този случай възможностите за управление на осветлението са значително разширени.
Избор на оборудване и консумативи
С известна степен на условност всички лампи са разделени на:
- фасада - осветете зоната в непосредствена близост до къщата;
- спряно - окачени на стени, стълбове и строителни конструкции;
- мачта - са монтирани на специални опори, представляващи единна конструкция с лампата;
- пейзаж - подчертават елементи от ландшафта и архитектурата;
- маркер - обозначават елементи от пейзажа, например пътеки.
Тематично видео: Избор на декоративни външни прожектори.
Всички лампи, с изключение на директната функция за създаване на светлинен поток, имат и декоративна цел. Следователно изборът на устройство винаги е задача на собственика и тук въображението му е ограничено само от дизайна на осветителните устройства според степента на защита според GOST 14254-2015.
За организиране на електрически линии, които захранват фенерите, е необходимо да се използват само продукти от меден проводник. Въпреки че сега има тенденция към широко приемане на алуминиеви проводници, но от техническа гледна точка медта има само предимства, въпреки че губи в икономиката. Напречното сечение на проводниците за осветителните мрежи зависи от натоварването, но в повечето случаи 1,5 кв. мм е достатъчно, за да се осигури текущата пропускателна способност. Трябва също да се има предвид, че фенерите могат да бъдат разположени на значително разстояние от разпределителния шкаф, така че трябва да се извърши допълнителна проверка за загуби на напрежение. Спадът на напрежението в линията зависи от:
- раздел (колкото по-голям е, толкова по-малко загуби);
- материал на сърцевината (за медта съпротивлението е по-ниско, отколкото за алуминия - загубите ще бъдат по-малки);
- дължина на линията.
Най-лесният начин да проверите е да използвате онлайн калкулатор. Напрежението на най-отдалечената лампа не трябва да е по-ниско от оригиналното с повече от 5%. Ако това условие не е изпълнено, увеличете кабелна секция или свържете една стъпка и повторете изчислението.
Не по-малко важен е въпросът за избора на метода за полагане на продуктите за окабеляване. И тук естетическата функция излиза на преден план. Поради тези причини отвореният метод незабавно се отстранява. Изключение са малки участъци от окабеляване, извършени по окачен метод, когато е невъзможно да се направи без него. Например полагане от фасада до фасада. И такава инсталация се извършва на височина най-малко три метра. За тези цели е удобно да се използва изолиран проводник с носещ кабел (SIP). Такъв проводник не изисква допълнителна носеща конструкция, която трябва да се използва в случай на окачване на кабел. Първо се изтегля метален кабел, след което към него се прикрепя кабел по цялата дължина. Но най-естетично е подземното полагане на електрически линии. За него най-подходящ е кабел с бронирана обвивка, но е скъп. Ето защо най-често те прибягват до полагане на конвенционален кабел (например VVG) в тръби.
Изпълнение стъпка по стъпка (инсталиране и свързване)

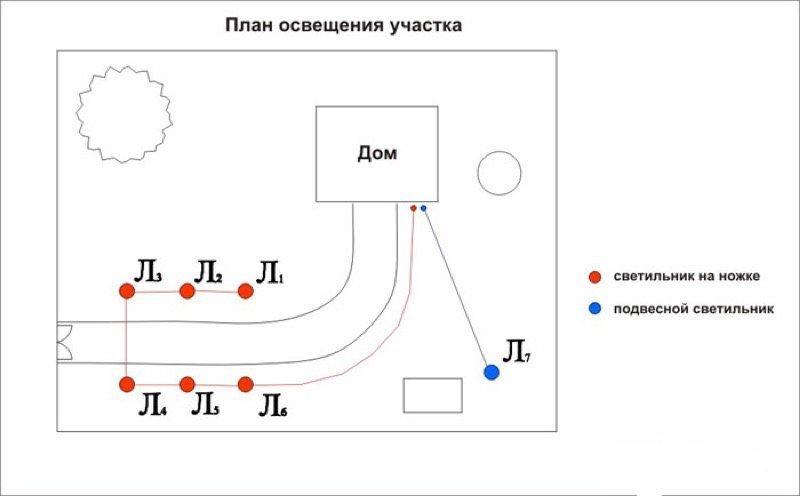

Необходимо е да започнете работа по организиране на осветлението на обекта, като начертаете местоположението на лампите върху плана. За да изберете броя на осветителните тела, можете да използвате SNiP (или по-модерни съвместни предприятия - актуализиран SNiP). За домашна употреба те не са задължителни, но тяхното изследване ще ви позволи да се ориентирате в минимално необходимия брой тела.
| Територия | Главни и спомагателни входове на паркове, санаториуми, изложби и стадиони | Тротоари, веранди, пешеходни пътеки и централни алеи | Странични алеи и спомагателни входове на паркове | Открити паркинги по улици от всички категории, алеи между редове боксови гаражи |
| Минимална осветеност, lx | 6 | 4 | 1 | 6 |
Нормите за осветеност на обществените площи могат да се съпоставят с площи на частна собственост, които изпълняват приблизително същата функция и преизчисляват лукса в лумени. За да направите това, осветеността в лукс трябва да бъде разделена на площта на осветената площ в квадратни метри. Ще се получи минимално необходимият светлинен поток, при който е необходимо да се избере мощността на осветителните тела и техния брой.
Тъй като полагането на кабел или самоносещ проводник в окачен вид в такива случаи е неприемливо по естетически причини, в 99% от случаите се избира подземно разположение на линиите. Следователно бъдещите окопи също трябва да бъдат приложени към плана. Въпреки че всичко е на хартия, проектът е лесен за оптимизиране и минимизиране по отношение на обема работа. След като разкопките са започнали, това ще бъде по-трудно.

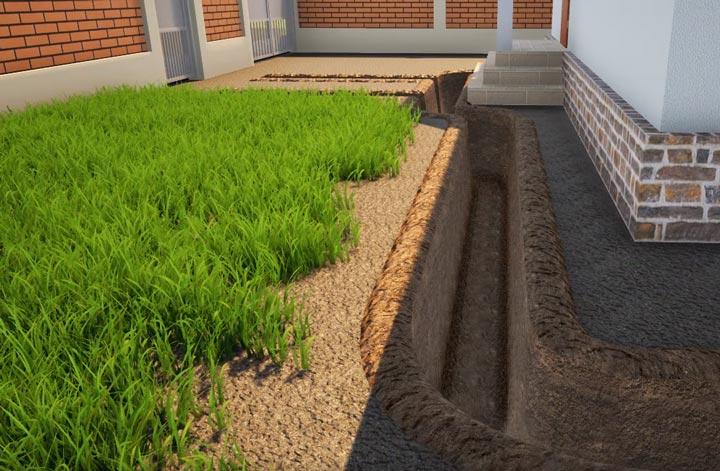

Според този план е необходимо да се изкопаят окопи на дълбочина 70 см от разпределителното табло, а на местата, където са монтирани лампите на земята - дупки, малко по-големи от основата. В окопите е необходимо да се оборудва пясъчна възглавница с дебелина 100 мм.

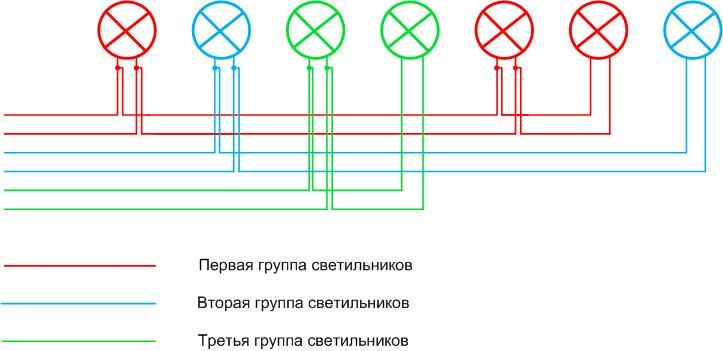

След това е необходимо да положите кабела (ако е избрана опцията с бронирана обвивка) или пластмасови тръби с диаметър 22 мм, за да предпазите линиите от повреда. На местата за бъдеща инсталация на източници на светлина тръбата се извежда на повърхността, след което отново отива в земята към следващата лампа. До този момент трябва да е напълно ясно как са групирани телата.
Важно! Желателно е да се осигури на няколко места изхода на кабела от под земята за монтаж на контакти.

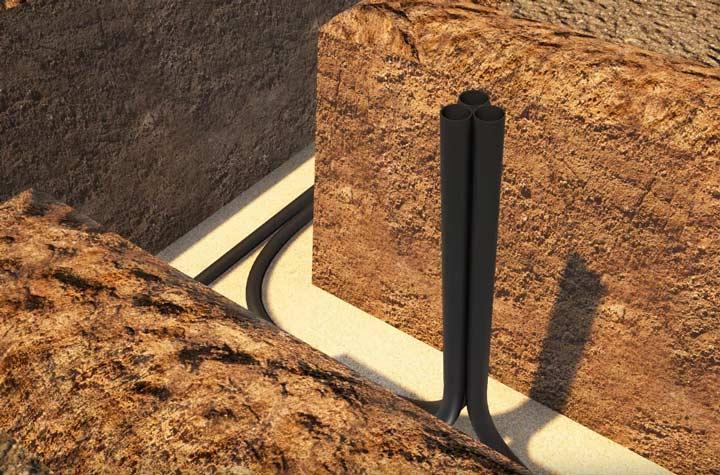

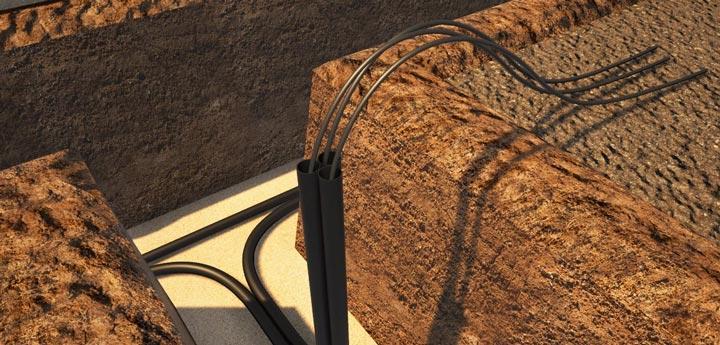

В зависимост от схемата, всяко място за монтаж може да има два или три тръбни изхода. Всяка група осветители използва свой собствен „тръбопровод“.
След това с помощта на кабел секциите от кабела се изтеглят в тръбата с марж от 30-40 см на изхода за бъдеща връзка.

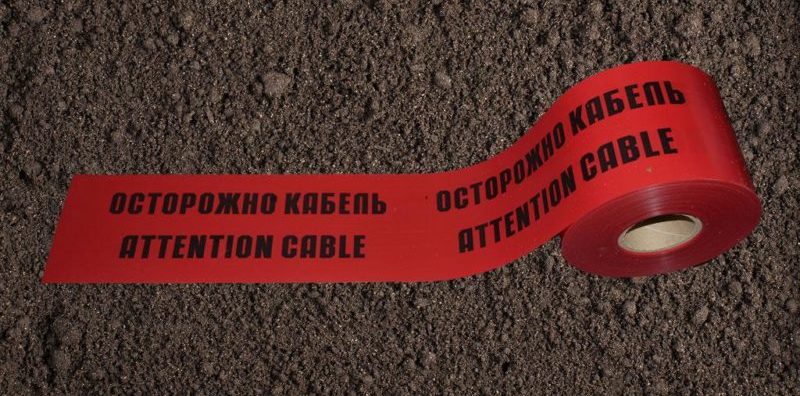

След това можете да напълните тръбата с пясък със слой от 100..150 мм и да я заровите. Много е полезно да поставите сигнална лента върху пясъчната възглавница. По време на земни работи в бъдеще ще предупреждава, че кабелната линия минава по-дълбоко.
Резултатът трябва да бъде такъв "сандвич":
Следващата стъпка - монтаж на улични лампи. Извършва се според дизайна на устройството и инструкциите на производителя:
- някои осветителни тела изискват подреждането и изливането на бетонни основи;
- други имат опорен лагер, който изисква само засипка с чакъл за дренаж;
- нищо не е необходимо за окачване на фенери.

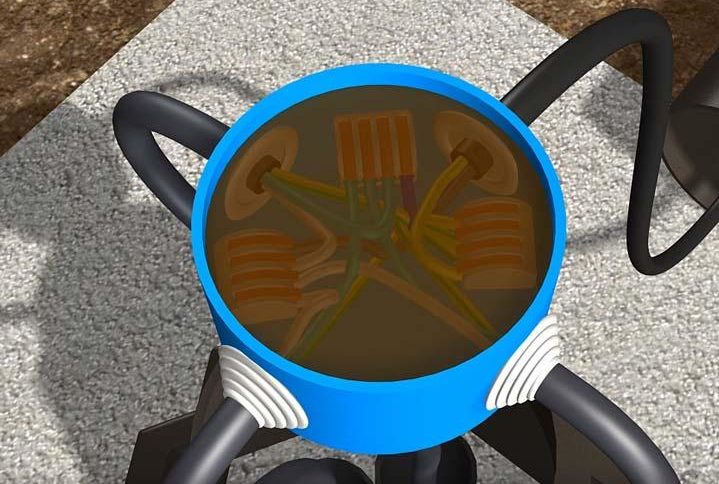

След това можете да свържете кабелните проводници в разклонителните кутии. За това е удобно да използвате Vago или подобни терминали. За да защитите инсталацията, е желателно да я напълните със специално епоксидно съединение.
Важно! След завършване на инсталацията и пълно втвърдяване на съединението (но преди свързване на лампите на осветителното тяло и захранващата страна), е необходимо да се измери съпротивлението на изолацията с мегер 1000 V. Riz не трябва да бъде по-малко от 1 MΩ.
Последната стъпка е свързването на уличните лампи, тяхното окончателно сглобяване, свързването на захранващата страна на кабела към разпределителното табло.След това можете да приложите напрежение, да изпробвате превключващата верига, да регулирате автоматизацията и в резултат да се насладите на висококачествено осветление.
