Схеми за свързване на полилей

Таванните полилеи в жилищни и офис помещения изпълняват не само ролята на лампи, но и изпълняват естетическа функция. Като оставим настрана проблемите с красотата, целта на написването на този преглед е да анализира техническата страна на свързването на осветителни тела.

Подготовка за свързване

Преди да започнете работа, е необходимо твърдо да овладеете принципите на безопасна работа:

• всяка електрическа инсталация се извършва при изключено напрежение;
• наличието на напрежение се проверява директно на работното място, тъй като грешният ключ може да бъде изключен по погрешка.

Индикаторът може точно да определи проводника под напрежение

Можете само за кратко да приложите захранване към веригата, за да намерите фазовия проводник.

Останалата подготвителна работа се свежда до:

• скъсяване на кабела, излизащ от тавана, до желаната дължина;
• отстраняване на външната обвивка на кабела в необходимата зона;
• отстраняване на краищата на проводниците от изолацията.

След това можете да започнете работа по окачването на полилея и свързването му към мрежа от 220 волта.

Как да намерите фазата

В повечето случаи полилеят е свързан към съществуващо окабеляване и обикновено се прави по скрит начин. Преди да свържете, ще трябва да намерите фазов проводник. Ако планирате да свържете лампа с лампи с нажежаема жичка, тогава фазирането не е критично, но за безопасност трябва да се уверите, че превключвателят прекъсва точно фазовия проводник. Ако да бъде свързващ светодиоден полилей или осветително устройство с халогенна лампа, това може да бъде решаващо за работата на лампата. Въпреки че това не се случва толкова често, колкото се смята, в по-голямата част от случаите на входа на драйвера или електронния трансформатор има токоизправител, за който фазирането не е важно.

На тавана

За да намерите фазовия проводник на кабела, изведен от тавана, е необходимо временно да приложите напрежение към осветителната мрежа и да включите превключвателя на стенното осветление. След това трябва да докоснете сърцевината на всеки проводник с индикаторна отвертка. Там, където индикаторната лампа светне, ще има фаза. С помощта на мултицет най-накрая можете да проверите това - между намерената фаза и втория проводник (нула) ще има напрежение от около 220 волта.

Важно! Ако 3 или 4 проводника излизат от тавана, тогава два проводника може да са фазови проводници. Следователно индикаторът трябва да провери всички проводници.

в полилея

Клемният блок на полилея обикновено е маркиран. Терминалите са маркирани с букви:

• Л - за свързване на фазов проводник;
• н - под неутралния проводник;
• PE или знак за заземяване - защитно заземяване.

Буквеното обозначение на клемите на таванната лампа.

Ако няма маркировка, трябва да обърнете внимание на цвета на изолацията на проводника. Обикновено за вътрешното окабеляване на полилеите се прилагат същите стандарти, както и за външните:

• фазов проводник може да се маркира в червено, кафяво или бяло;
• нула - синьо или светло синьо;
• защитна земя - жълто зелен.

Ако всички проводници са с един и същи цвят или е приложено различно оцветяване, можете да проследите връзката на проводниците. Защитният проводник е свързан към тялото на осветителното тяло и най-вероятно до клемния блок. Ако в полилея е монтиран електронен трансформатор или шофьор, можете да проследите кой от проводниците е свързан към клемата L и кой към N. Ако не можете да проследите връзката на проводниците, можете да ги извикате с мултицет. Рационалността на този урок всеки определя за себе си - в 99+ процента от случаите, фазирането няма да повлияе на работата на лампата (с изключение на PE проводника - ако има, той трябва да бъде идентифициран непременно!), а безопасността се гарантира от правилния свързване на ключ за осветление.

Схема на свързване в зависимост от броя на проводниците

В зависимост от окабеляването, извършено по-рано, от тавана могат да излязат от 2 до 4 проводника. Схемата на свързване може да бъде различна.

2 проводника

Най-лесният вариант. Такава схема предполага:

• превключвател с един ключ (или двоен се използва като единичен);
• няма PE проводник.

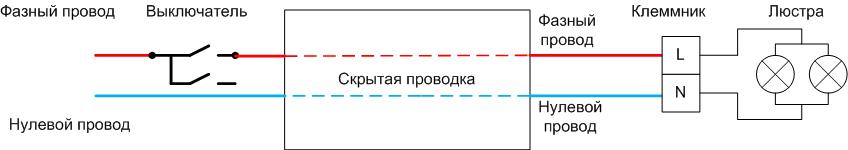

Схема за свързване на лампата към два проводника.

За да свържете полилея, трябва да се уверите, че превключвателят прекъсва фазовия проводник, както и да намерите фазовия проводник на тавана. Но това не е необходимо поради посочените причини.В този случай, дори ако се използва многопистов полилей, всички крушки могат да се управляват само едновременно. Ако осветителното тяло съдържа няколко осветителни елемента и проводниците от тях не са изведени към клемния блок, те трябва да бъдат свързани: фазови проводници към фазови проводници, нула до нула. Можете да свържете проводниците чрез усукване, последвано от запояване, винтови или скоби.

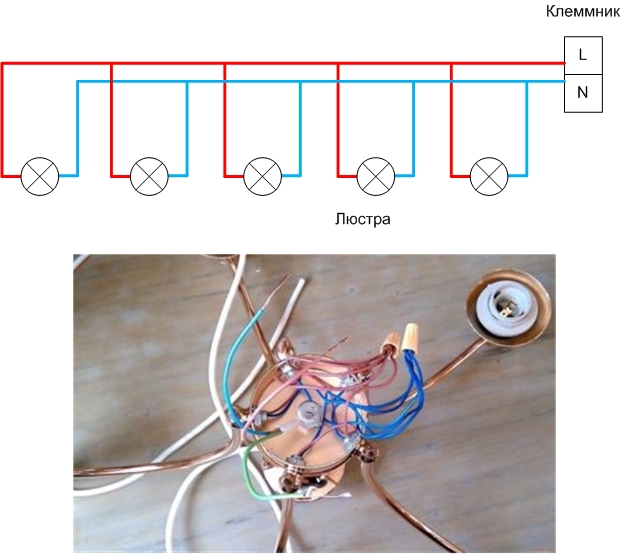

Схема и пример за свързване на проводници в полилей за свързване към два проводника.

3 проводника

В случай на 3 проводника може да има два варианта на веригата.

Метод номер 1

В системите TN-S или TN-C-S присъства PE проводник. В този случай веригата е почти същата като предишната, с изключение на заземяващия проводник.

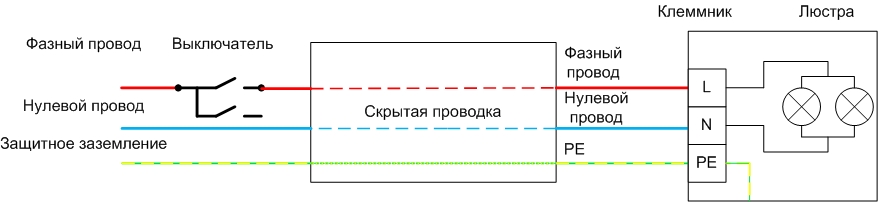

Схема за свързване на осветително тяло към три проводника в система със защитно заземяване.

Можете да определите предназначението на проводника чрез цветово кодиране. Ако не е там, тогава фазовият проводник се намира с индикаторна отвертка (това трябва да се направи, дори ако има многоцветна изолация). Няма да работи да разграничите неутралния проводник от защитния с отвертка, мултицетът също е от малка полза - и двата проводника са галванично свързани един с друг. Единственият изход е да позвъните на проводниците от мястото, където могат да бъдат идентифицирани, до изхода от тавана.

Метод номер 2

В система с незащитно заземяване (TN-C) трите проводника най-вероятно предполагат двупостов превключвател.

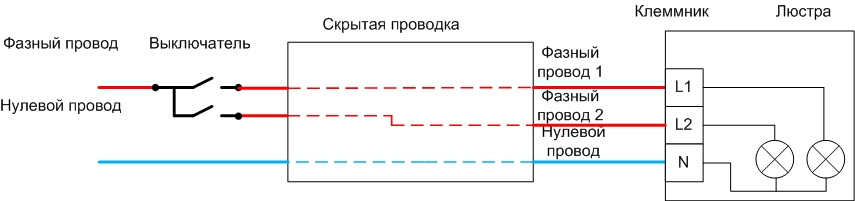

Схема за свързване на осветително тяло към три проводника в TN-C система.

Проводниците на N елемента на многопистов полилей са свързани помежду си, фазовите проводници са разделени на два снопа, които могат да се управляват отделно.

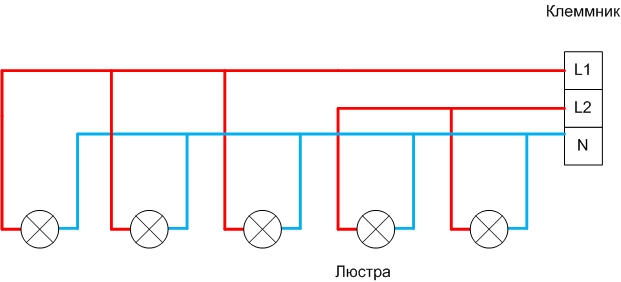

Схема за групиране на лампи в полилей.

Прочетете също

Как да свържете полилей към превключвател с две банди



4 проводника

Ако 4 проводника излизат от тавана, тогава схемата на свързване на многопистов полилей предполага:

• превключвател с две банди;
• наличието на защитен проводник.

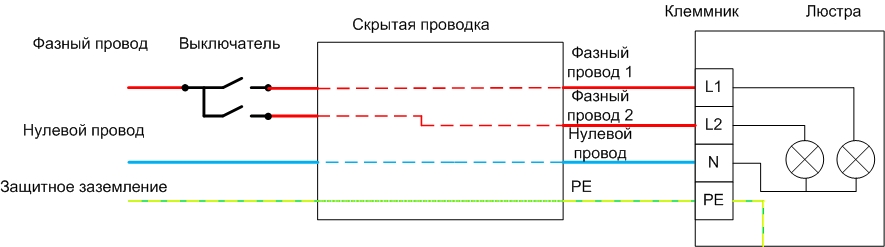

Схемата за свързване на лампата към четири проводника.

В противен случай няма разлики от предишната версия и можете да групирате лампите вътре в лампата по същия начин.

Възможен е доста рядък вариант, че четири проводника означават наличието на превключвател с три банди, но това не е много по-сложно от двойния вариант, нерационално е да го разглеждате отделно.

Инструкция стъпка по стъпка: Как да свържете лампа към троен превключвател

Превключване на връзката

В повечето случаи полилеят е свързан към превключвателя с помощта на разклонителна кутия - кабелите се вкарват в него, нарязват се и се свързват според избраната схема. Общият принцип на изпълнение е както следва:

• в кутията влиза кабел от разпределителното табло - 2 или 3 жила, в зависимост от наличието на PE проводник;
• проводниците N и PE преминават през кутията при транспортиране;
• във фазовия проводник се образува празнина, в която е свързан превключвателят;
• ако се използва превключвател с две или три банди, тогава фазовият проводник се разделя на съответния брой клони.

Към превключвателя се спуска кабел с брой ядра, равен на броя на клавишите плюс един. Осветителните мрежи се изработват с кабел с медни проводници със сечение 1,5 кв. мм.

Прочетете също

Как да свържете светлината чрез превключвател - схеми на окабеляване



Неженен

Ако полилеят е свързан към превключващо устройство с един ключ, тогава в пролуката на фазовия проводник е включен кабел от две жила. Нулата и защитната жица преминават през кутията към лампата.

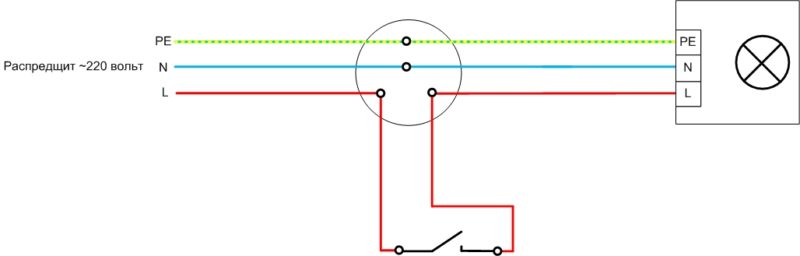

Схема на свързване към единичен ключ през разпределителна кутия.

По-подробна статия: Как да свържете ключ за осветление с един ключ

двойно

Тази опция ще изисква увеличаване на броя на ядрата в кабелите:

• кабел с три проводника се спуска към превключвателя;
• Към полилея отиват четирима кондуктора.

Ако няма защитно заземяване, тогава е достатъчно да поставите три проводника към полилея и четири към превключвателя.

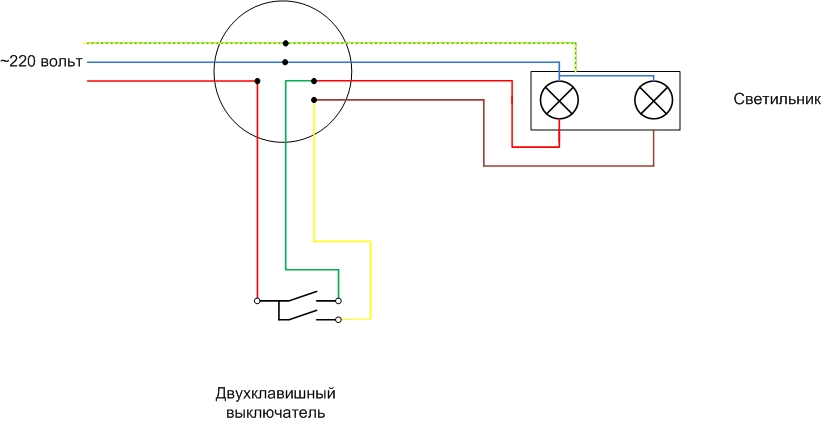

Схема на свързване към двоен превключвател през разклонителна кутия.

Прочетете също: Как правилно да инсталирате и свържете двоен превключвател

Правилно свързване към патронника

В полилея могат да се използват различни патрони - с резба Edison, plug-in и др. В повечето случаи фазирането на свързването на проводници към касетата не е важно за работата на осветителното устройство. Но от съображения за безопасност, патронникът с резба към централния контакт трябва да бъде свързан фазов проводник, а към страничните контакти - нула. Логиката е следната: ако електротехник, в нарушение на правилата за безопасност, извършва някакви операции вътре в касетата под напрежение (огъване на контакти, почистване на пластмасови части и т.н.), тогава рискът от случайно докосване на страничните контакти с отвертка или друг инструмент е много по-висока. Би било по-добре този нещастен електротехник да докосне нулевия проводник. В противен случай патронник връзка няма специални характеристики - оголените проводници се вкарват в пружинни скоби или се захващат в винтови клеми, разположени в задната част на касетата. И също така е важно да не превишавате мощността на лампата, за която е предназначен патрона. Това може да доведе до прегряване.

Характеристики на свързване на китайски полилей

Електрическата част на лампите, произведени в Югоизточна Азия, често се характеризира с:

• подценено напречно сечение на проводниците;
• използването на неизвестни сплави вместо мед за производството на проводници;
• нискокачествена изолация на проводници и клеми (нееластичност на материала, намалена дебелина, намалени изолационни свойства).

Първите две точки могат да доведат до прекомерно нагряване по време на работа и още по-голямо влошаване на качеството на изолацията, нейното напукване и изливане. Това може да се избягва периодично. премахване на полилея и прегледа му, но едва ли някой ще го направи у дома. Ето защо е необходимо поне преди монтажа да се провери качеството на изолацията на проводниците. За това имате нужда изгасете лампите нажежаема жичка или изключете захранванията за халогенни и LED лампи и измерете съпротивлението между всяко ядро ​​и корпуса. Трябва да е безкраен. Още по-добре е да направите измерване с мегер за 250 или 500 волта. Ако съпротивлението на изолацията се окаже ниско или нулево, трябва да върнете китайския полилей на продавача или сами да смените проводниците с по-добри.

Все още не съм го разбрал! След това гледайте видеото.

Често срещани грешки

Често неопитни електротехници спускат нулата към превключвателя заедно с фазовия проводник и след това задават въпроси къде да го свържат. Всъщност няма нужда да дърпате нулевия проводник към превключвателя. И още повече, не е необходимо да го прекъсвате с превключващ елемент. Трябва да премине през кутията при транспортиране, да бъде положен успоредно със заземяващ проводник.

Друга често срещана грешка при свързване на двоен превключвател е свързването на фазовия проводник не към общ терминал за две контактни групи, а към една от изходящите. В този случай ще свети само една група лампи. Тази грешка е лесна за откриване и коригиране.

Останалите грешки, които водят до неработоспособност на осветителната верига, в повечето случаи възникват поради невнимание и са свързани с неправилно свързване на електрически проводници. За да се изключат подобни проблеми, е необходимо да се проверява схемата по-често (особено при липса на опит).

В противен случай свързването на полилей с познания за минималните основи на електротехниката не би трябвало да създава проблеми.
